SERBATOI INOX PER STOCCAGGIO VINI

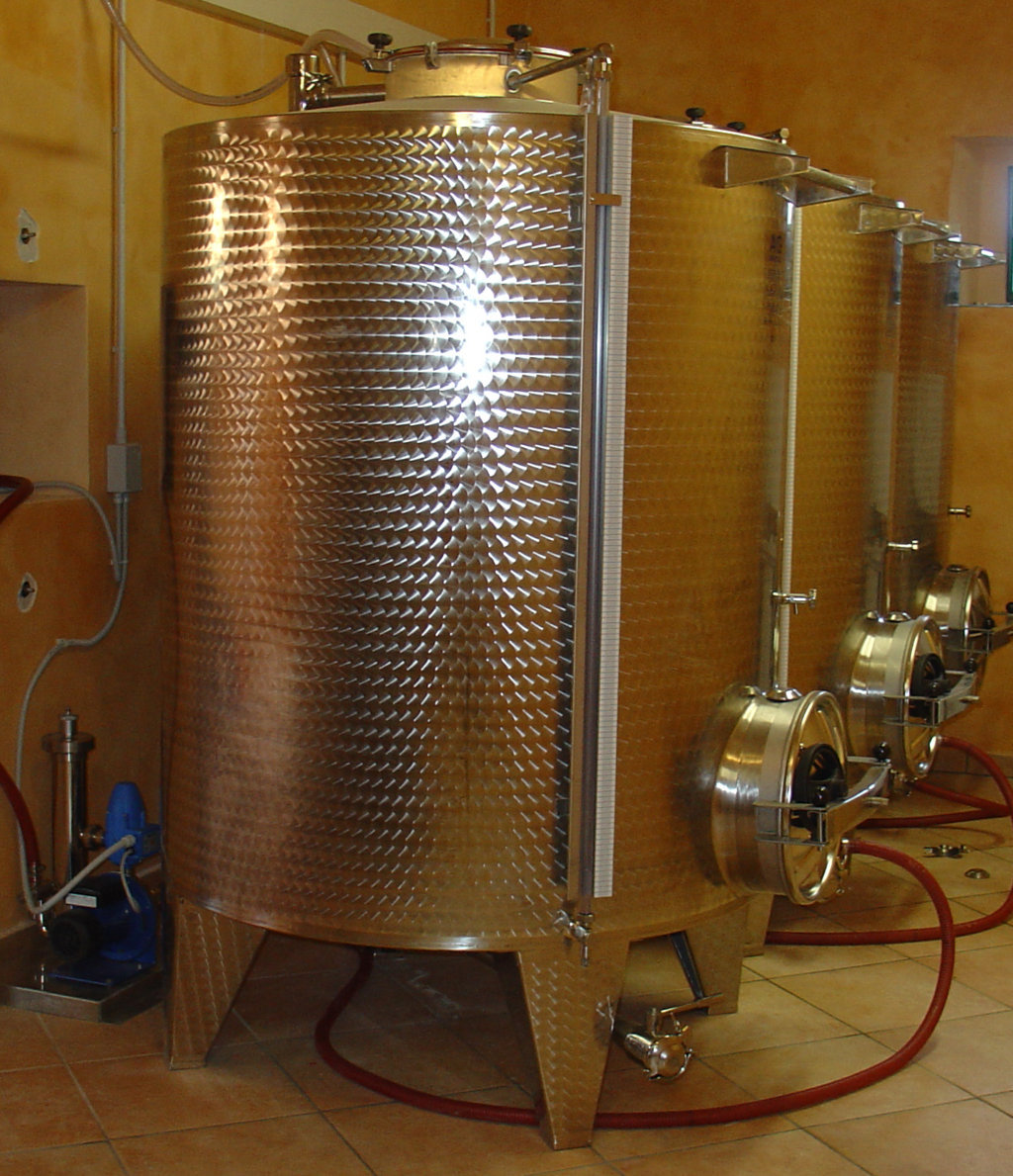

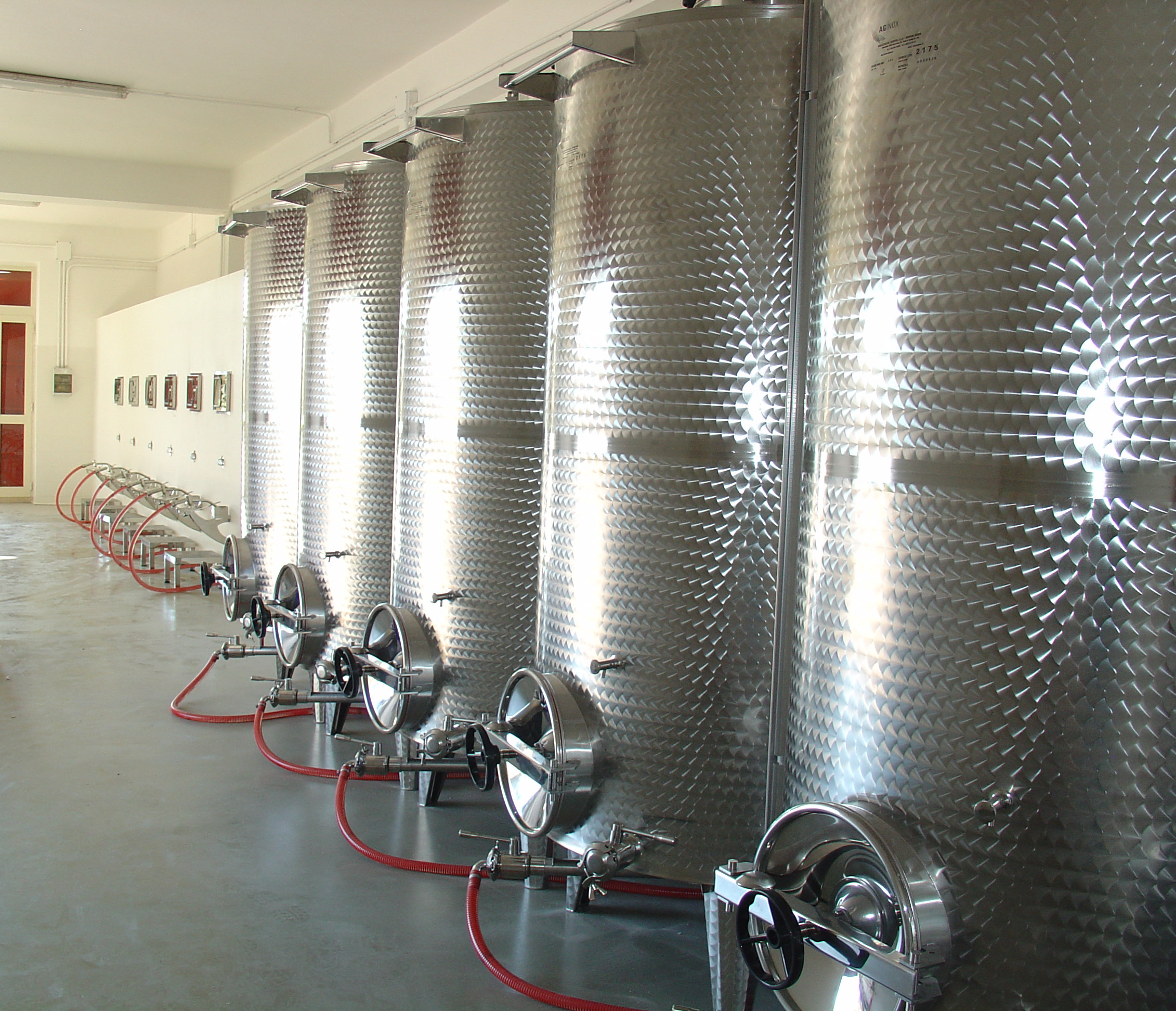

SERBATOI INOX CILINDRICI DA 5 A 50 HI
CARATTERISTICHE COSTRUTTIVE:
-Tetto conico con raccordo di unione al fasciame.
-Fasciame cilindrico con virole saldate in testa fiorettato
-Poggiascala inox
-Fondo conico con raccordo di unione al fasciame.
-N.3 piedi di appoggio in lamiera stampata.
-Saldature eseguite in atmosfera di gas inerte argon con metodo TIG.
-Satinatura alle saldature orrizzontali esterne.
-Ripulitura saldature interne ed esterne.
ACCESSORI IN DOTAZIONE
-Chiusino superiore D.400 mm in posizione centrale 4 morsetti.
-Gruppo di livello composto da Rubinetto inferiore con scarico, tubo in policarbonato e guaina in acciaio inox. Rubinetto superiore e tubo di ritorno saldato al chiusino.
-Manicotto di scarico parziale al fasciame da 1” ½ F .
-Tubo di scarico totale al fondo con curva e prolunga fino al limite del fasciame nella parte anteriore da da 1” ½ F .
-Boccaporto al fasciame ad apertura con portella 400.
-Manicotto 3/8 “al fasciame e Rubinetto di prelievo (assaggiavino).
-Predisposizione imp.Gas con tubo orizzontale uscita dal collo del chiusino con terminale morsetto da 40 e manicotto da ½ ”

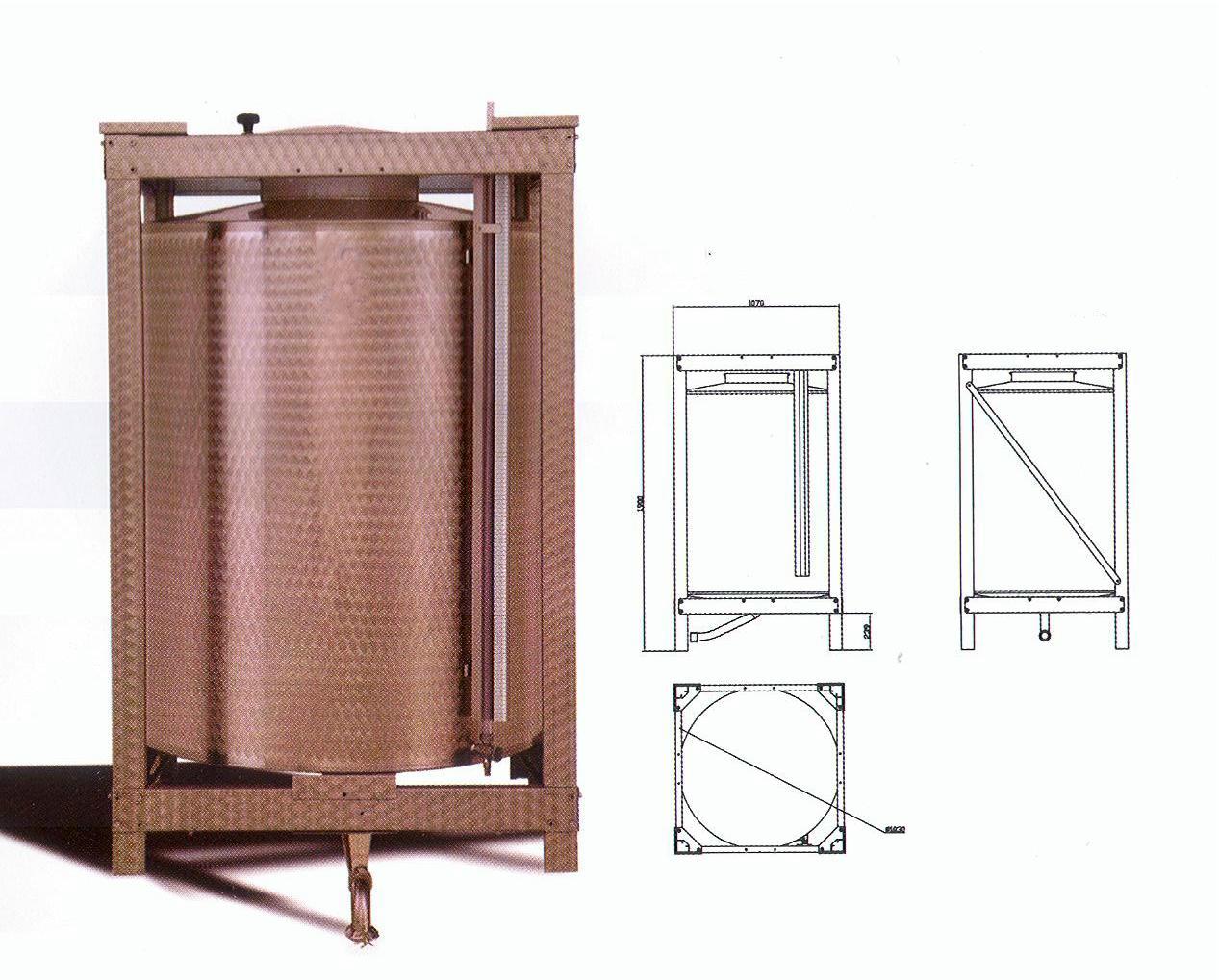

SERBATOIO INOX 10 Hl PALETTIZZABILE E SOVRAPONIBILI FONDO PIANO INCLINATO FIORETTATO
-Chiusino superiore D400.
-Valvola di scarico DN4O con raccordo a morsetto 50
-Traliccio a gabbia per sistemazione serbatoio
-Costruzione serbatoi con saldature satinate e con deca¬paggio e passivazione finale con procedimento chimico.
-Asta di livello con rubinetto.
-MANICOTTO DA ½ SUL COLLETTO
MATERIALI E SPESSORI IMPIEGATI
Tetto: aisi 304 mm 1,2
Fasciame: aisi 304 mm 1,2
Fondo aisi: 304 mm 1,2
DIMENSIONI mm
Diametro serbatoio: 1030
Altezza totale: 1700
Ingombro totale: 1070×1070 h1700
